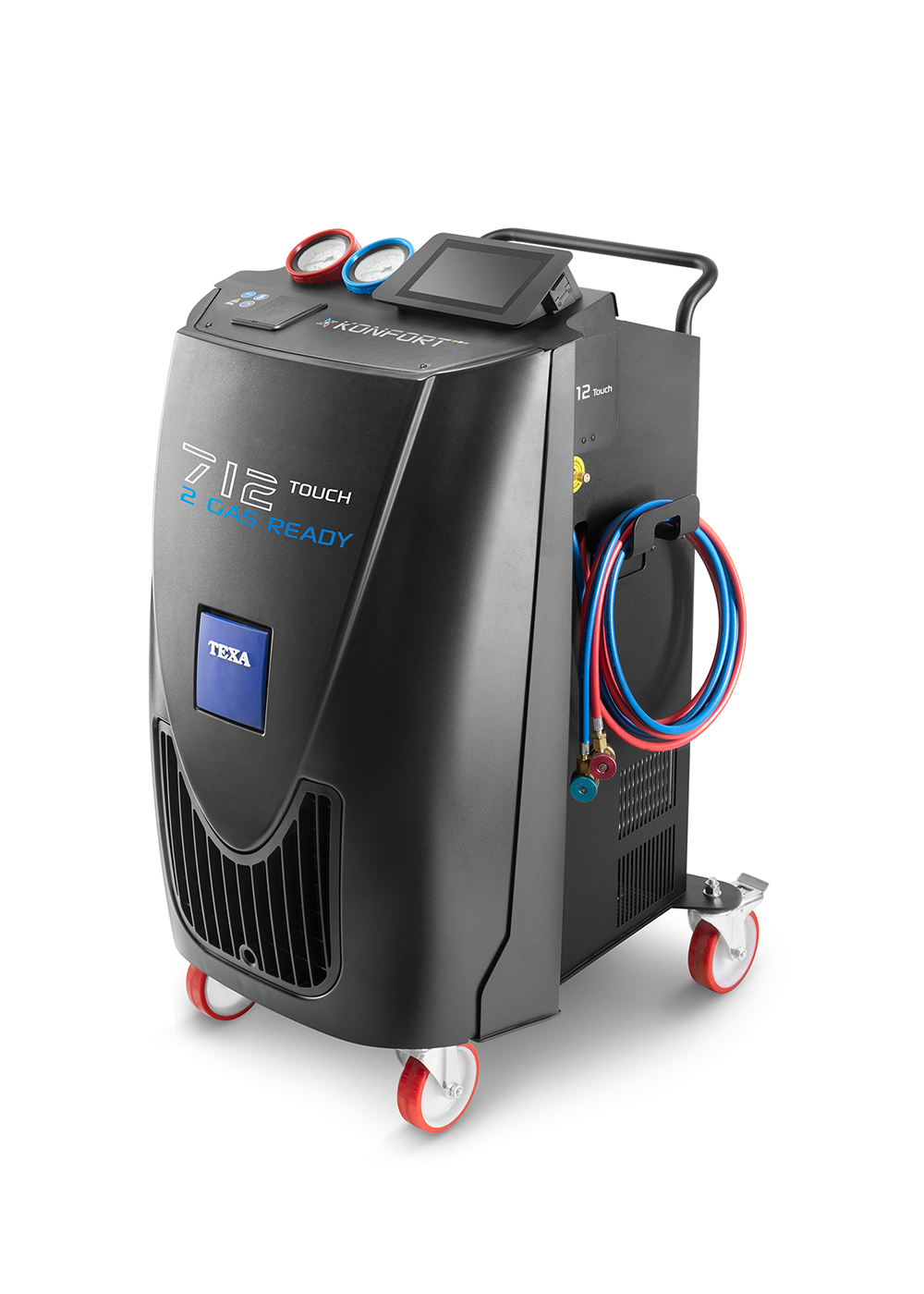

KONFORT 712 TOUCH

KONFORT 712 TOUCH
2 GAS READY

Die 712 TOUCH ist ein Mittelklasse-Modell, das mit den typischen technischen Merkmalen der Oberklasse-Modelle wie zum Beispiel

  • automatische Wartungssteuerung
  • Messung der recycelten Ölmenge mittels elektronischer Waage

Es kann sowohl für R134a oder R1234yf bestellt werden.

Ein großes Display für großartige Ergebnisse

Das KONFORT 712 TOUCH ist mit einem  7-Zoll Multitouch-Farbdisplay ausgestattet. Dies erlaubt eine hohe Bedienerfreundlichkeit und ermöglicht zu jederzeit einen klaren Überblick über alle laufenden Vorgänge. Mehr noch, das innovative Grafikinterface wurde entwickelt um den Arbeitsvorgang intuitiver zu gestalten und das schnelle Lesen aller angezeigten Daten zu erleichtern.

Das Auslesen von Daten wird am besten durch die hohe Auflösung und Nits-Helligkeit unterstützt.

Ein interessantes Feature ist auch die Möglichkeit, zwischen einem hellen oder dunklen Hintergrunddesign zu wählen.

Das Display der KONFORT TOUCH Servicegeräte unterstützt die Glove-Touch Technologie, welche es ermöglicht das Display auch mit Handschuhen zu bedienen.

Viele Verbindungsmöglichkeiten

Die große Benutzerfreundlichkeit der KONFORT TOUCH-Reihe zeigt sich auch in bei den verbauten Komponenten wie zum Beispiel dem Wi-Fi Modul. Es ermöglicht dem Anwender:
– Drucken von Berichten im A4-Format;
– Erhalt von Software- und Firmware-Updates in Echtzeit;
– Möglichkeit der technischen Fernunterstützung;
– Verbindung zum myTEXA-Portal;
– Verbinden mit der KONFORT Mobile APP.

Die Bluetooth Schnittstelle erlaubt den Servicegeräten die Verbindung mit weiterem Zubehör bspw. dem Kit Effizienzkontrolle.

Die Servicegeräte sind ebenfalls mit einem USB Port ausgerüstet. Dieser kann für die Datensicherung der Serviceberichte auf einem USB Stick genutzt werden. Ebenfalls kann er für das Einspielen von Updates verwendet werden, sollte die Werkstatt über kein Wi-Fi Netz verfügen.

Serviceberichte ausdrucken - wo Sie wollen

Neben dem optional eingebauten Grafikdrucker, bietet die KONFORT 712 TOUCH die Möglichkeit den Servicebericht via Wi-Fi im A4 Format auf jedem, im Wi-Fi Netzwerk der Werkstatt befindlichen Drucker, auszudrucken.

KONFORT APP

Mit Hilfe einer speziellen APP können die Klimaservicestationen mit Android und iOS Mobilgeräten in Verbindung treten. Damit kann auch aus der Distanz der Fortgang der Servicephasen und die Befüllung der Klimaanlagen verfolgt werden.

Der Techniker wird über eventuelle Störungen und nach Beendigung des Service informiert. Mit der neuen APP lassen sich außerdem alle durchgeführten Arbeiten nachvollziehen, auch wenn die Servicestation ausgeschaltet ist.

Android-Betriebssystem alles noch einfacher

Die KONFORT TOUCH-Stationen wurden so konzipiert, dass sie äußerst funktional sind und Wartungs- und Befüllvorgänge so weit wie möglich vereinfachen.
Um dieses Ziel zu erreichen, wurde das Betriebssystem Android 10 Embedded verwendet.
Eine Wahl, die eine schnelle Vertrautheit mit der Bedienung der Maschine ermöglicht, indem eine sehr intuitive und visuell unterstützte Sprache und eine Anzeige voller Infografiken verwendet werden.
Die Softwareaktualisierungen werden automatisch und sicher durchgeführt.

Einfache und intuitive Benutzeroberfläche Wartungsservice startet sofort

Auf der Benutzeroberfläche werden auf einer einzigen Bildschirmseite alle notwendigen Informationen angezeigt, die der Benutzer benötigt, um Zugriff auf die nützlichsten Arbeitsvorgänge zu haben. In kurzer Zeit kommt der Nutzer von der Erstaktivierung der Station zur Ausführung des ersten Service.
Das problemlos zu handhabende Navigationsmenü nutzt das große Display und minimiert die Schritte zum Starten eines Befüllvorgangs. Im Suchmodus “Intelligente Modellauswahl” wird das Fahrzeug gefunden, an dem gearbeitet werden soll, indem einfach ein oder mehrere Schlüsselwörter eingeben werden.
Nachfolgend eine Zusammenfassung der wichtigsten Softwareanzeigen: Von der Auswahl der Serviceleistung über die Befüllphasen bis hin zur Anforderung einer Kundendienst-Remoteverbindung zur Unterstützung:

Intelligente Auswahl nach Modell

Geben Sie ein Stichwort ein, um das zu bearbeitende Fahrzeug schneller zu finden. Es funktioniert auch mit Wörtern die einen Bezug zum Gesuchten haben.
Alle Betriebsparameter können in einem einzigen Bildschirm eingestellt werden.

«Recycling» Phase

Der Bildschirm hebt die verbleibende Zeit hervor bis der Kältemittelrückgewinnungsvorgang abgeschlossen ist.

«Vakuum» Phase

In der Klimaanlage des Fahrzeugs wird ein Unterdruck erzeugt um sie auf mögliche Lecks zu prüfen.

«Öl-Einspritz» Phase

Der Bildschirm hebt die verbleibende Zeit hervor bis der Kältemittelrückgewinnungsvorgang abgeschlossen ist.

«Befüll» Phase

Die Station berechnet die richtige Menge an Gas für das Fahrzeugsystem.
Sobald der Vorgang abgeschlossen ist, wird der Bericht automatisch gespeichert und kann nach Belieben gedruckt werden.

Beispiel für einen erkannten Fehler

Die KONFORT TOUCH hat einen Fehler erkannt, in diesem Beispiel reicht die Kältemittelmenge nicht zur Befüllung aus.

Kundendienst “online” Ein spezialisierter Mitarbeiter steht immer zur Verfügung​

Wer eine KONFORT TOUCH-Station kauft hat die Gewissheit, nicht nur ein High-Tech-Produkt zu verwenden, sondern auch auf Unterstützung durch den Kundendienst zählen zu können.


Um diesen Service zu nutzen, müssen Sie nur die Station mit dem Wi-Fi-Netz der Werkstatt verbinden, ins Menü „Anwendungen“ gehen und dann “Remoteunterstützung“ auswählen.


Von hier aus kann ein spezialisierter Techniker um Hilfe gebeten werden, der dann über Remote die Steuerung der KONFORT TOUCH übernimmt und unterstützend des in der Werkstatt anwesenden Mitarbeiters tätig ist. Sie können beispielsweise die Station aktivieren, den Betriebsstatus und eventuell aufgetretene Fehler überprüfen, die Waage kalibrieren, die Baugruppe der Magnetventile überprüfen und vieles mehr.

Umfangreiches Zubehör um die Funktionalität zu erweitern​

Die KONFORT TOUCH-Modelle können in Kombination mit einer Reihe von optionalen Zubehörteilen verwendet werden, die ihre Funktionalität und ihr Potenzial erweitern, wie z.B.:

KIT EFFIZIENZKONTROLLE KLIMAANLAGE

Es wird eine dynamische Kontrolle der Temperatur an den Luftaustrittdüsen im Fahrzeug
durchgeführt.
Am Ende des Tests erzeugt die KONFORT TOUCH Station einen detaillierten Bericht, der die
reelle Leistung der Klimaanlage während des Betriebs dokumentiert.

KIT FORMIERGAS

Mit diesem Kit können Leckagen an allen Klimaanlagen, die mit den Kältemitteln R134a oder
R1234yf arbeiten, in kürzester Zeit aufgefunden werden. Die Anwendung von Formiergas ist
ideal, weil es ein präzises Auffinden auch kleinster Lecks ermöglicht, da dessen Moleküle
wesentlich kleiner sind als die der Kältemittel

KIT KÄLTEMITTEL-ANALYSEGERÄT

Das Gerät erkennt sofort die Art des im Fahrzeug vorhandenen Kältemittels, R134a oder
R1234yf und prüft auch dessen Reinheit. Der Vorgang dauert circa eine Minute. Im Falle eines
ungeeigneten oder kontaminierten Kältemittels wird dies vom Klimaservicegerät angezeigt und
alle Vorgänge werden gestoppt.

REC+

Das Gerät garantiert die absolut zuverlässige Absaugung von kontaminiertem Kältemittel
jeglicher Art.
Es erfüllt die technischen sowie die Leistungs- und Sicherheitsanforderungen der wichtigsten
Fahrzeughersteller und ermöglicht die Rückgewinnung von bis zu 95% des in der Anlage
enthaltenen Kältemittels. Am Ende der Rückgewinnung kann das kontaminierte Kältemittel in
einen Tank abgelassen und entsorgt werden.

SPÜLKIT

Das Spülen ist ein mechanischer Vorgang, mit dem alle Leitungen und Bauteile einer Fahrzeugklimaanlage gereinigt werden können. Dieses Kit besteht aus: • Zusatztank mit einer Kapazität von 6 Litern und Verschmutzungsanzeige; • Edelstahlfilter, zur Reinigung leicht austauschbar; • Schlauchleitungen mit hohem Durchfluss mit Innendurchmesser 5 mm; • Koffer mit einer vollständigen Serie an Universaladaptern.

THERMODRUCKER

Jedes Klimaservicegerät von TEXA bietet die Möglichkeiten einen Thermodrucker zu installieren, um jederzeit einen
Bericht über alle durchgeführten Vorgänge auszudrucken.

Zertifizierte Qualität und Produktion
Qualitätsmanagementsystem ISO TS 16949

Die KONFORT TOUCH-Linie spiegelt die große Aufmerksamkeit von TEXA in den Bereichen Planung, Materialforschung, Einführung neuer Technologien und der Automatisierung von Fertigungsprozessen wider, die das Unternehmen zur Zertifizierung nach ISO TS 16949 geführt hat.
Die höchste Qualität wurde in allen Phasen verfolgt: von der Entwicklung bis hin zur Wahl der Komponenten, von den Bearbeitungs- und Montagesystemen bis hin zum Vertrieb und After-Sales-Support.
Nach der Montage kommt die KONFORT in den Bereich, in dem die elektrischen Kontrollen und die Kalibrierung der Sensoren für die Waage und der Drucksensoren durchgeführt werden. Die Funktionsprüfung kontrolliert hingegen, ob alle Komponenten korrekt auf die Inputsignale reagieren.
Dieser Vorgang schließt außerdem das Vorhandensein von Fehlern im Hydrauliksystem aus und stellt die Dichtigkeit der verschiedenen Komponenten sicher. Die Endkontrolle findet in einem speziellen Prüfraum statt, in dem Helium in den Kältemittelbehälter sowie in den gesamten Kreislauf des Klimaservicegeräts gefüllt wird.
Helium wurde ausgewählt, weil die besonders kleinen Moleküle ermöglichen, auch mikroskopisch kleine Lecks zu finden.
Die KONFORT-Geräte erfüllen die europäischen Sicherheitsrichtlinien CE/PED und entsprechen den amerikanischen Standards hinsichtlich der Reinheit des Kältemittels (SAE J2099 für R134a und R1234yf) sowie der Effizienz der Recyclingquote von mindestens 95% des Kältemittels R134a (SAE J2788) und R1234yf (SAE J2843).

Specific training*

for A/C servicing

TEXA believes offering customer training to be particularly important. Adequate technical competence and
the correct use of diagnostic tools are critical to the success of a workshop business.
The teaching methods used in TEXA courses are based on an ideal mix of theory and practical elements.

Practice plays a fundamental part, as it combines testing and simulations with use of the technicians’ own TEXA
diagnostic tools, thus stimulating a more active and dynamic participation and effective learning.

*Verify the availability of TEXAEDU in your own country.

AC-307/2008:
REFRIGERANT HANDLING

AC-307/2008:
REFRIGERANT HANDLING

AIM:
Acquire all the minimum knowledge and know-how required by Reg. 307/2008. All vehicle repairers that carry out recovery activities of the R134a gas from a motor vehicle’s A/C system must obtain the qualification to use such gas by attending a training course organised by a Certified organisation. Following the DPR (Decree of the President of the Italian Republic) no.146/2018, the F-gas database was created for the registration of companies and people that purchase F-gas and therefore must both comply with the subscription and be qualified. TEXA has certified its training course, in compliance with the contents of the DPR (Decree of the President of the Italian Republic) no.43/2012, and equipped all its training centres in Italy according to the characteristics required by the Decree.

DURATION:
8 hours (available also online)

G16C:
MAINTENANCE AND DIAGNOSTIC TECHNIQUES OF THE NEW A/C SYSTEMS WITH THE R1234YF AND R744 GASES

G16C:
MAINTENANCE AND DIAGNOSTIC TECHNIQUES OF THE NEW A/C SYSTEMS WITH THE R1234YF AND R744 GASES

AIM:
Learn the key points of the European legislation and the technical properties of the new R1234yf and R744 refrigerants. Know how to service cooling systems with the R1234yf and R744 gases and learn the requirements for the storage and the procedures for recharging and servicing in complete safety. Know how to carry out the recovery, recycling and recharging procedures correctly with the R1234yf and R744 gases through two examples on a Toyota Prius and Mercedes-Benz.

DURATION:
8 hours

Prodotto da inserire all’interno del sistema per il trattamento dei gas di climatizzazione di autoveicoli KONFORT.
Verificare con il proprio rivenditore TEXA di fiducia le modalità di accesso al Nuovo Piano Industria 4.0.

Technische Spezifikationen

Display: 7“ TFT IPS 1024×600 400CD
GPU: Qualcomm© Adreno™ 308 Graphics Processing Unit (GPU) mit 64-bit
Touch: Kapazitives Touchpanel, USB/12C Interface
CPU:
    SC200R Series Snapdragon QCM2150 Quad-core
    ARM Cortex-A53 64-bit CPU @ 1.3 Ghz
    STM32F103 – ARM Cortex M3 32-bit CPU

RAM: 2 GB LPDDR3
Speicher: 16 GB eMMC
Betriebssystem: Android 10.0
Audiowiedergabe: 1 Lautsprecher im Gerät CES-703116-28PM 8ohm 2W
Wi-Fi:
    802.11a/b/g/n, 150 Mbps, STA/AP/P2P
    2402-2480 MHz
    5 Ghz

Bluetooth:
    2.1+EDR/3.0/4.1 LE/4.2 BLE
    2400-2483,5 MHz

HF Leistung: 20 dBm
E/A-Peripherie: USB 2.0 x1
Primäre Batterie: 3 V CR2032
Sekundäre Batterie: NiMh 2,4 V – 600 mAh

Kältemittel/ Gruppe:
    R134a / 2
    R456a / 1
    R1234yf / 1

Elektronische Kältemittelwaage (Präzision) [gr]: ± 10
Elektronische Öl und UV-Mittel Waage (Auflösung) [g]:
1 (nur Ölablass)

Druckwandler: Kl. 1.0
Hochdruckmanometer [mm]: Ø 80
Niederdruckmanometer [mm]: Ø 80
Tasnkkapazität [kg]: 10
Länge Serviceschläuche [m]: 3

Filtermontage: 1 kombinierter Filter + mechanischer Filter
Kompressor (luftdicht) [cc]: 12
Vakuumpumpe: 100 l/m, doppelstufig, Enddruck 0,03 mbar
Umgebungstemperatursensor (Auflösung) [°C]: 1

Reinheit des Kältemittels [kg]: 150 (SAE J2099)
Recyclingquote: > 95 % (SAE J2788 / SAE J2843)
maximaler Arbeitsdruck (PS) [bar]: 20
Kalibrierung der Sicherheitsvorrichtung [bar]: 20
Spannung [V]: 230

Frequenz (Hz): 50 (50 / 60)
Leistung [W]: 770
Arbeitstemperatur (TS) [°C]: 5 ÷ 40
Temperaturspeicher [°C]: – 25 ÷ 60

Abmessungen[mm]:
H: 1101
B: 598
T: 706

Gewicht[kg]: 90
