TwinProbe

Für analoge und digitale Messungen

TwinProbe

TwinProbe ist das TEXA-Tool zum Erfassen der analogen und digitalen Messungen, die für alle herkömmlichen Diagnosetests benötigt werden.

Es ist preisgünstiger als sein „großer Bruder“ UNIProbe, aber beide haben die gleiche hervorragende Praktikabilität und Präzision.

TwinProbe kommuniziert mit allen TEXA-Anzeigeeinheiten oder mit einem Windows-PC mit USB-Anschluss oder über Bluetooth-Technologie, was dem Mechaniker absolute Bewegungsfreiheit rund um das Fahrzeug und in der Werkstatt ermöglicht.

Das Tool kann von der IDC5-Betriebssoftware oder MSS (Measurement System Software) verwaltet werden, wenn es auf einem PC verwendet wird.

Oszilloskop

TwinProbe ist ein Oszilloskop mit zwei unabhängigen analogen Kanälen für Eingänge bis zu ± 200 V, komplett mit SIV-Funktion (Signal Information Viewing) zur Interpretation des gemessenen Signals.

Die SIV-Funktion führt Sie durch den gesamten Testablauf. TwinProbe zeigt nicht nur das Signal an, sondern verarbeitet und analysiert während der Messung und Datenerfassung auch gleichzeitig Informationen, um Auswertungen in Echtzeit bereitzustellen.

TwinProbe kann Signale von verschiedenen Sensoren und Aktoren verarbeiten und die erfassten Daten mit Werten vergleichen, die in der internen Datenbank gespeichert sind, wodurch Signalanomalien sofort hervorgehoben werden.

Signalgenerator

Der praktische Signalgenerator TwinProbe eignet sich ideal zur Simulation von Eingangssignalen von Sensoren und von Steuergeräten übermittelten Signalen zur Ansteuerung von Aktoren wie Magnetventilen, um Fehler im System zu erkennen und zu analysieren.

Amperemeter

TwinProbe kann auch zur Messung der Stromstärke verwendet werden. Damit TwinProbe diese Tests durchführen kann, ist ein optionales BICOR-Zangenamperemeter erforderlich.

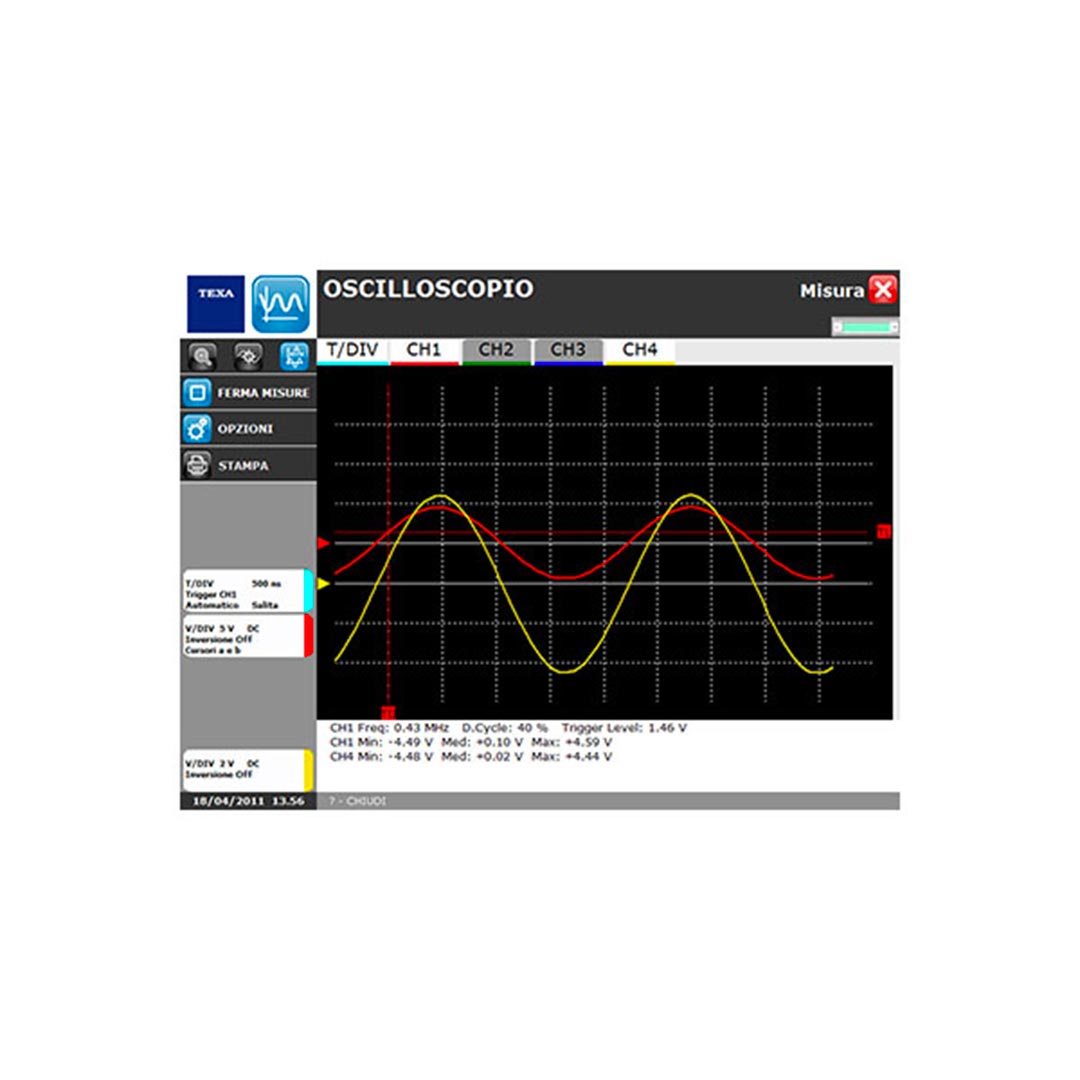

Measurement System Software

Der einfache Zugriff auf die erstaunlichen Funktionen von TwinProbe wird durch MSS (Measurement System Software), die von TEXA speziell für dieses Gerät entwickelt wurde, und durch die IDC5-Softwareplattform gewährleistet.

Besonders hervorzuheben ist die Funktion SIV (Signal Information Viewing). Dabei wird ein speziell von TEXA entwickelter Softwarealgorithmus verwendet, um erfasste Daten mit Werten zu vergleichen, die in einer internen Datenbank gespeichert sind. Ungewöhnliche Signale können so sofort identifiziert werden, was Ihre Arbeit schneller und einfacher denn je macht.

Services für den Kunden

Team und Technologie zu Ihren Diensten

Vervollständigen Sie das Produkt mit einer Reihe von exklusiven Services, dank derer Sie sein Leistungspotenzial maximal nutzen und auf eine konstante Unterstützung seitens unseres TEXA Call Center Expertenteams zählen können.

Auf diese Weise ist Ihre Werkstatt immer auf dem letzten Stand der neuesten Technologien in der Automotive Branche.

Ein weiterer Verbündeter für Ihre tägliche Arbeit in der Werkstatt.

Prodotti da inserire all’interno del sistema per le misure analogiche. Verificare con il proprio rivenditore TEXA di fiducia le modalità di accesso al Nuovo Piano Industria 4.0

TECHNISCHE DATEN

NETZTEIL
8 V – 35 V DC max

STAND-BY VERBRAUCH
150 mA at 12 V

VERBRAUCH WÄHREND DER BATTERIELADUNG IM OSZILLOSKOPMODUS UND 2 AKTIVEN KANÄLEN
480 mA at 12 V

LAUFZEIT DER INTERNEN BATTERIE IM OSZILLOSKOP-MODUS UND 2 AKTIVEN KANÄLEN
ca. 1Std. und 45 Minuten

ARBEITSBEDINGUNGEN
Betriebstemperatur: 0 ÷ +45°C
Lagertemperatur: – 20 °C ÷ 60 °C
Relative Luftfeuchtigkeit im Betrieb: 10% – 80%

ABMESSUNGEN OHNE KABEL (MIT KABEL)
125 x 130 x 27 mm (135 x 130 x 27 mm)

GEWICHT
460 g

OSZILLOSKOP:

ANZAHL DER KANÄLE
2 analoge (CH01, CH02)

HOST-VERBINDUNG
Via USB2, USB1 oder Wireless Bluetooth

TRIGGER
CH01 oder CH02

A/D-WANDLUNG
2 10-bit Konverter.
40 MS/s mit einem aktiven Kanal.
20 MS/s für Kanal mit 2 aktive Kanäle

ANZEIGEMODUS
Normal, Auto, Single shot

GEMEINSAMER MODUS
AC, DC

MAX. EINGANGSSPANNUNG
± 200 V

ZUSÄTZLICHE FUNKTIONEN
Triggerverzögerung, Frequenzberechnung, Vmedia, Vmax, Vmin, Periode, Einstellskala für amperometrische Zangen

SIGNAL GENERATOR:

PWM-STROMANTRIEB
Maximaler Dauerstrom: 5 A at 12 V
Maximale PWM-Frequenz: 50 kHz
Betriebsspannung: 5÷30 V
Arbeitszyklusauflösung: 1%
Frequenzauflösung: 0,1 Hz

PWM 5 V
Maximale Dauerleistung
aktuell: 20 mA
Maximale PWM-Frequenz: 50 kHz
Ausgangsspannung: 0-5 V ± 5%
Arbeitszyklusauflösung: 1%
Frequenzauflösung: 0,1 Hz
